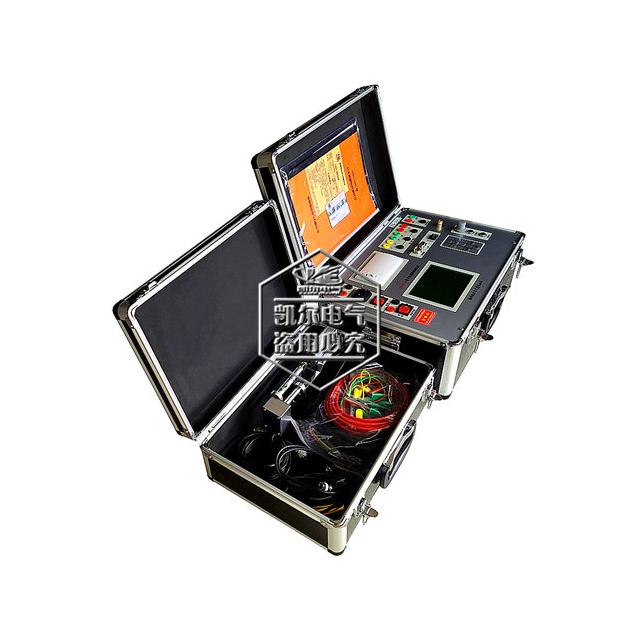

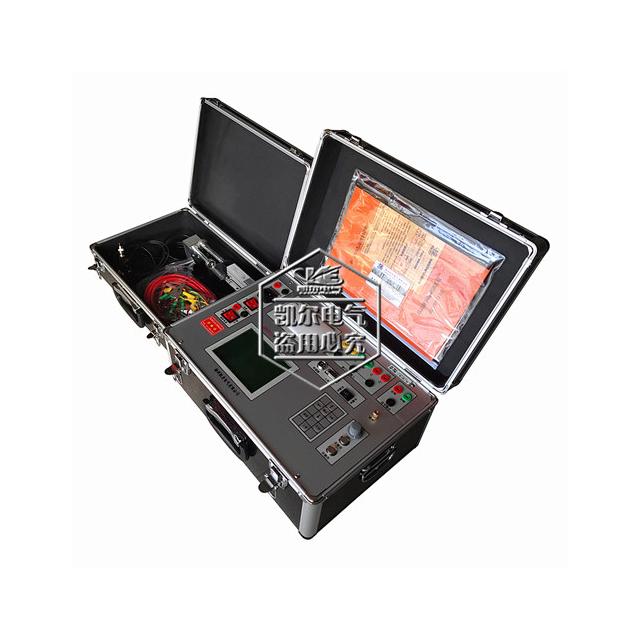

KEKGY-C型 高压开关机械特性测试仪（6路端口）
产品名称：高压开关机械特性测试仪产品型号：KEKGY-C产品别称：1、开关机械特性测试仪 2、断路器机械特性测试仪 3、高压断路器动作特性测试仪 4、开关动作特性试验装置 5、全自动高压开关机械特性测试仪 6、智能型高压断路器动作特性测试仪
一、产品概述: 随着科学技术的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。 KEKGY-C型（6路端口）高压开关机械特性测试仪依据新近的《高压交流断路器》GB1984-2003为设计蓝本，参照电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二、功能与特点： 2.1测试功能 （1）合（分）闸顺序 （11）刚合（分）速度 （2）合（分）闸zui大时间 （12）zui大速度 （3）三相不同期 （13）平均速度 （4）同相不同期 （14）金短时间 （5）合（分）闸时间 （15）无流时间 （6）弹跳时间 （16）电流波形曲线(动态) （7）弹跳次数 （17）时间行程曲线(动态) （8）行程 （18）速度行程曲线(动态) （9）超程 （19）可调电源（直流20V～270V） （10）弹跳幅度 注：可调电源为开关操作电压％比试验专用，微机通讯接口为便于现场分析,要求微机和仪器同步使用，时间单位均为ms 速度 m/s 距离 mm
2.2特点| （1）以GB/T1984-2003《高压交流断路器》国内新标准依据，以DL/T846.3-2004《高压开关综合测试仪》电力行业标准为参考设计研发； （2）适且500KV电压等级以内各种高压断路器的机械动特性测试； （3）可实测行程和自定义行程； （4）能够实现开关的单合、分、合分、合分合操作； （5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，自动保存数据，提供后期查询，也可现场打印所有数据及运动曲线图； （6）采用汉字提示以人机对话的方式操作； （7）数据准确，抗干扰性强，体积小，重量轻，美观大方； （8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置及测试数据； （9）机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器设备和高压开关测试仪； （10）能自动判别操作类型（合闸或分闸操作）并汉字提示； （11）开关的动作控制分内部控制（本机发出合分闸命令），外部控制（外部控制对线圈通电）和手动合分，手动合分时无线圈带电信号； （12）能动态为您分析出断路器每一运动点的时间、行程、速度之间的关系； （13）可为您配置笔记本电脑及仪器上传软件，实现网上查阅和办公室打印。三、技术指标 （1）环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器（即可在室外使用）。 （2）型式：便携式 （3）包装：铝合金 （4）尺寸与重量： 主机：长435×宽315×高225(mm) 重量：6.6kg 附件：长385×宽315×高155(mm) 重量：3.7kg （5）工作电源：AC220V ±10％ 频率：50Hz±5％ （6）环境温度：-10℃～40℃ 相对湿度：≤85％ （7）绝缘电阻：≤2MΩ （8）介电强度：电源进线对机壳能承受 2.0KV 3分钟的耐压测试。 （9）时间测试范围：1～999.9ms 分辩率：0.1ms （10）速度测试范围：15m/s 分辩率：0.1m/s （11）行程测试范围：1～750 mm 分辩率：0.1mm
产品名称：高压开关机械特性测试仪 6路端口
产品类别：仪器仪表/电工仪器仪表/其他电工仪器仪表
